Chargeuse sur pneus souterraine
1. Conception antidéflagrante, adaptée aux environnements souterrains complexes.
2. Moteur diesel avec transmission intégrale pour une puissance élevée.
3. Directement du fabricant, avec un contrôle qualité rigoureux et un rapport qualité-prix supérieur.
4. Les pièces de rechange d'origine et le service après-vente garantissent un fonctionnement à long terme sans souci.
Présentation du produit

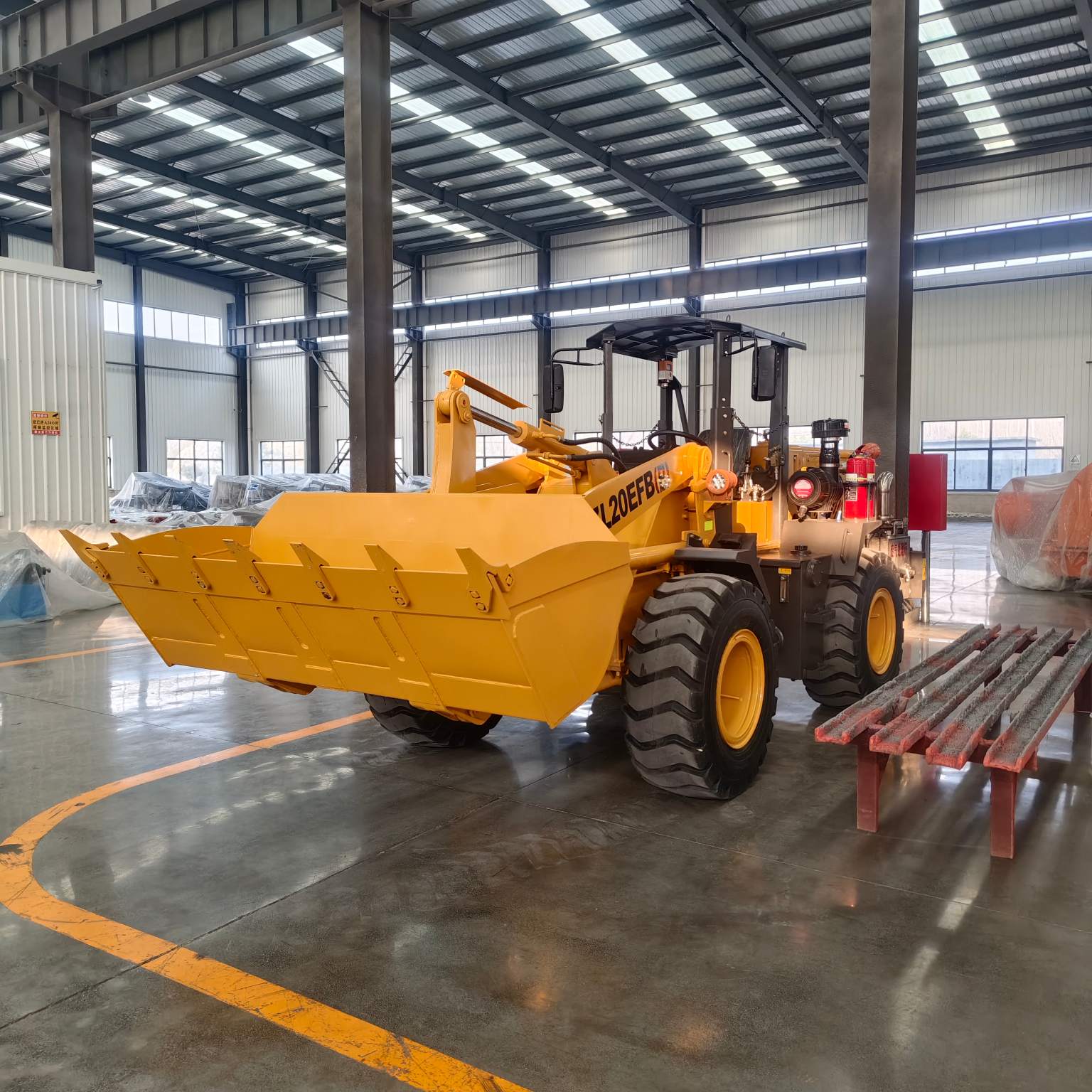

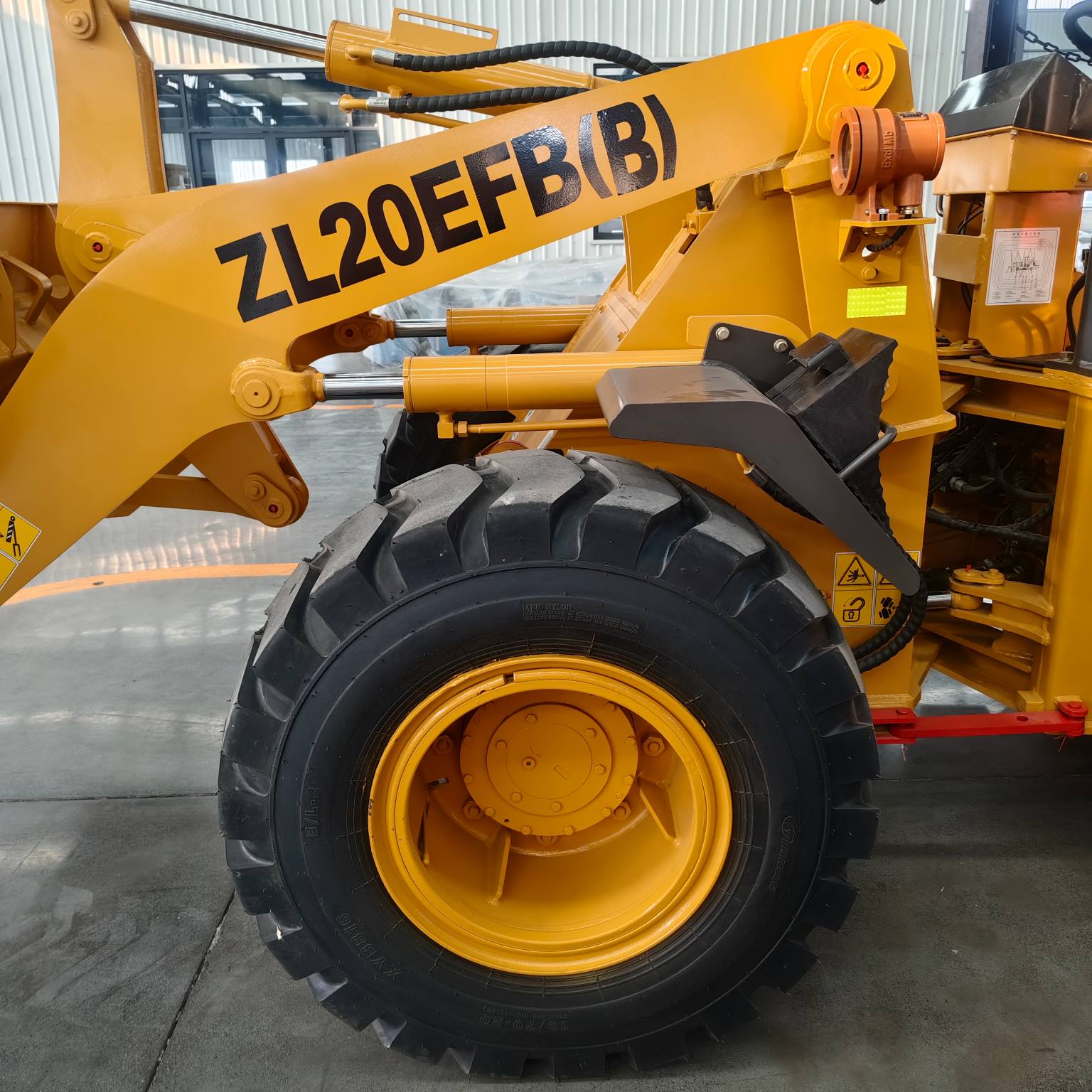

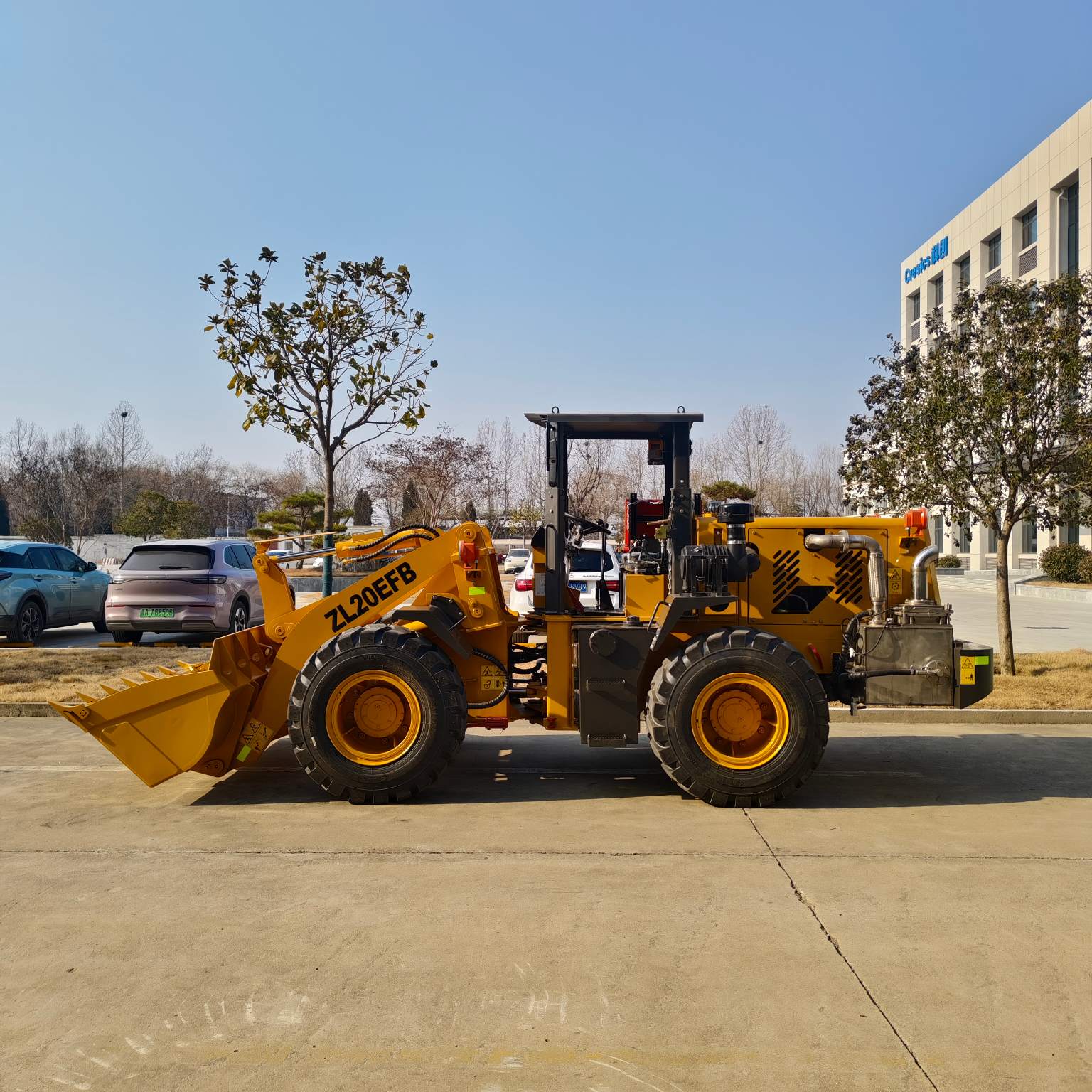

La chargeuse sur pneus souterraine ZL20EFB est une machine de transport et de chargement sans chenilles destinée aux mines de charbon souterraines. Propulsée par un moteur diesel antidéflagrant spécialement conçu pour les mines, elle est dotée d'une transmission hydrodynamique mécanique et de quatre roues motrices. Elle est principalement utilisée pour le chargement, le nettoyage du charbon et des scories, ainsi que pour l'évacuation des stériles dans les mines de charbon souterraines dont la pente des galeries ne dépasse pas 25 %.
Elle se distingue par sa structure compacte, sa simplicité d'utilisation, son faible rayon de braquage, ses performances exceptionnelles en franchissement de charges lourdes, sa faible pollution et son rendement élevé. La machine peut fonctionner normalement dans des conditions de température allant de -20 °C à +40 °C, avec une humidité relative n'excédant pas 95 % (à 25 °C), et dans des environnements contenant des gaz explosifs et des poussières.
Caractéristiques du produit
● Adopte une transmission mécanique hydrodynamique et un changement de puissance, offrant une force de traction et une force d'arrachement élevées.
●Équipé d'une transmission à double essieu et d'une réduction côté roue.
● Utilise un châssis articulé pour un alignement facile lors du chargement et du déchargement, un petit rayon de braquage et un entretien pratique.
●Utilise des freins à bain d'huile air-hydrauliques avec une force de freinage élevée, un montage et un démontage faciles, et des performances sûres et fiables.
Paramètres
Projet |
Principaux paramètres techniques |
||||
Modèle |
ZL20EFB |
ZL20EF(B) |
ZL20EF(A) |
ZL20EF(C) |
|
Capacité du seau (m³) |
1 |
||||
Capacité de charge nominale (kg) |
2000 |
||||
Poids à vide |
6000 |
||||
Forme structurelle |
Direction articulée |
||||
Empattement (mm) |
2270 |
||||
Voie de roue (mm) |
1640 |
||||
Hauteur de déversement minimale (mm) |
930 |
||||
Hauteur de déversement maximale (mm) |
2570 |
||||
Garde au sol minimale (mm) |
>310 |
||||
Largeur du godet (mm) |
2140 |
||||
Mode de transmission |
Transmission hydraulique |
||||
Mode de conduite |
Direction à quatre roues |
||||
Mode de pilotage |
Direction articulée centrale entièrement hydraulique |
||||
Force d'arrachement maximale (kN) |
≥66 |
||||
Force de traction maximale (kN) |
≥48 |
≥50 |
≥48 |
≥50 |
|
Moteur diesel antidéflagrant |
Modèle |
TKC4105DZLDFB |
TKC4110DZLDFB |
TKC4105DZLQFB |
TKC4110DZLQFB |
Puissance nominale (kW) / Vitesse nominale (tr/min) |
62/2200 |
85/2200 |
62/2200 |
85/2200 |
|
Fabricant d'origine de moteurs diesel |
Yituo (Luoyang) Moteur Diesel Co., Ltd. |
||||
Méthode de démarrage |
Démarrage électrique antidéflagrant |
Démarrage pneumatique |
|||
Type de freinage |
Frein de service |
Frein hydraulique humide |
|||
Frein d'urgence/de stationnement |
Frein à ressort humide |
||||
Vitesse de fonctionnement maximale (km/h) |
24 |
||||
Rayon de braquage minimal (mm) |
Intérieur |
3100 |
|||
Extérieur |
5780 |
||||
Dimension des pneus (avant/arrière) |
16/70-20 |
||||
Dimensions extérieures hors tout (longueur × largeur × hauteur) (mm) |
5900×2140×2300-2500 (Cabine de conducteur à hauteur réglable) |
||||
Capacité d'escalade (°) |
14 |
||||

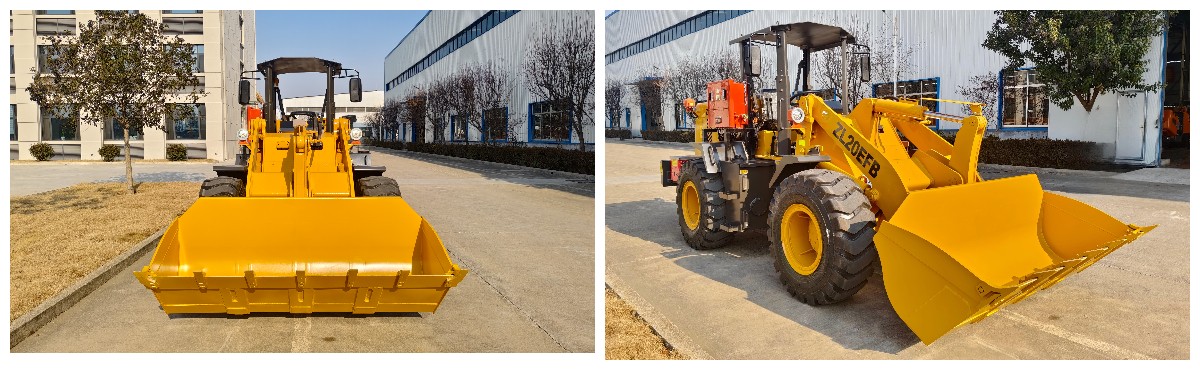

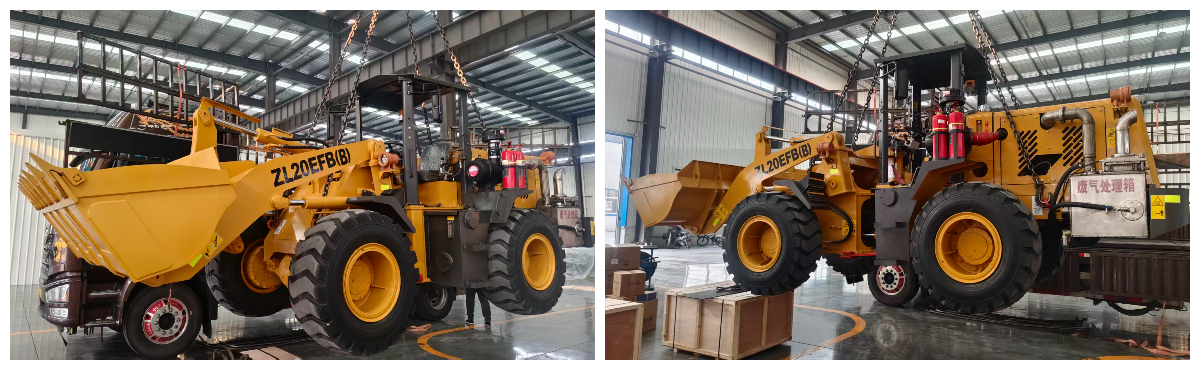

![Chargeuse sur pneus souterraine]( "Chargeuse sur pneus souterraine")
Principales applications
1. Mines de charbon : chargement souterrain du charbon, nettoyage des scories, nivellement du sol, excavation des galeries et transport des matériaux.
2. Mines non charbonnières (avec risques de gaz/poussières) : Opérations souterraines dans les mines métalliques et les mines non métalliques.
3. Applications de surface : Chargement et déchargement dans des zones inflammables et explosives telles que les industries pétrolières, chimiques, de la peinture, pharmaceutiques et les stations-service.
Avantages du fabricant d'origine
Avantage prix : Approvisionnement direct d'usine à prix imbattables, offrant des marges bénéficiaires plus importantes.
Avantage technologique et en R&D : Expertise professionnelle et vision à long terme, permettant une adaptation aux conditions de travail souterraines extrêmes.
Possibilité de personnalisation : Modifications personnalisées disponibles pour répondre à des exigences de travail spécifiques.
Avantage Qualité et Contrôle Qualité : Produits fabriqués indépendamment avec des inspections rigoureuses à plusieurs niveaux, garantissant stabilité et fiabilité.
Avantage de la capacité de livraison et de production : délais de livraison stables et approvisionnement en lots garanti.
Avantage du service après-vente : Assistance technique du fabricant d’origine avec garantie de service à vie.

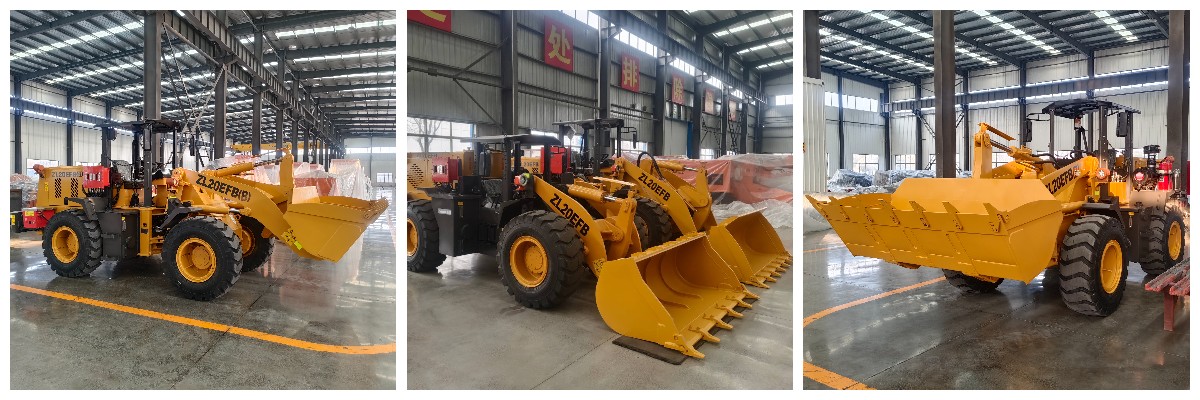

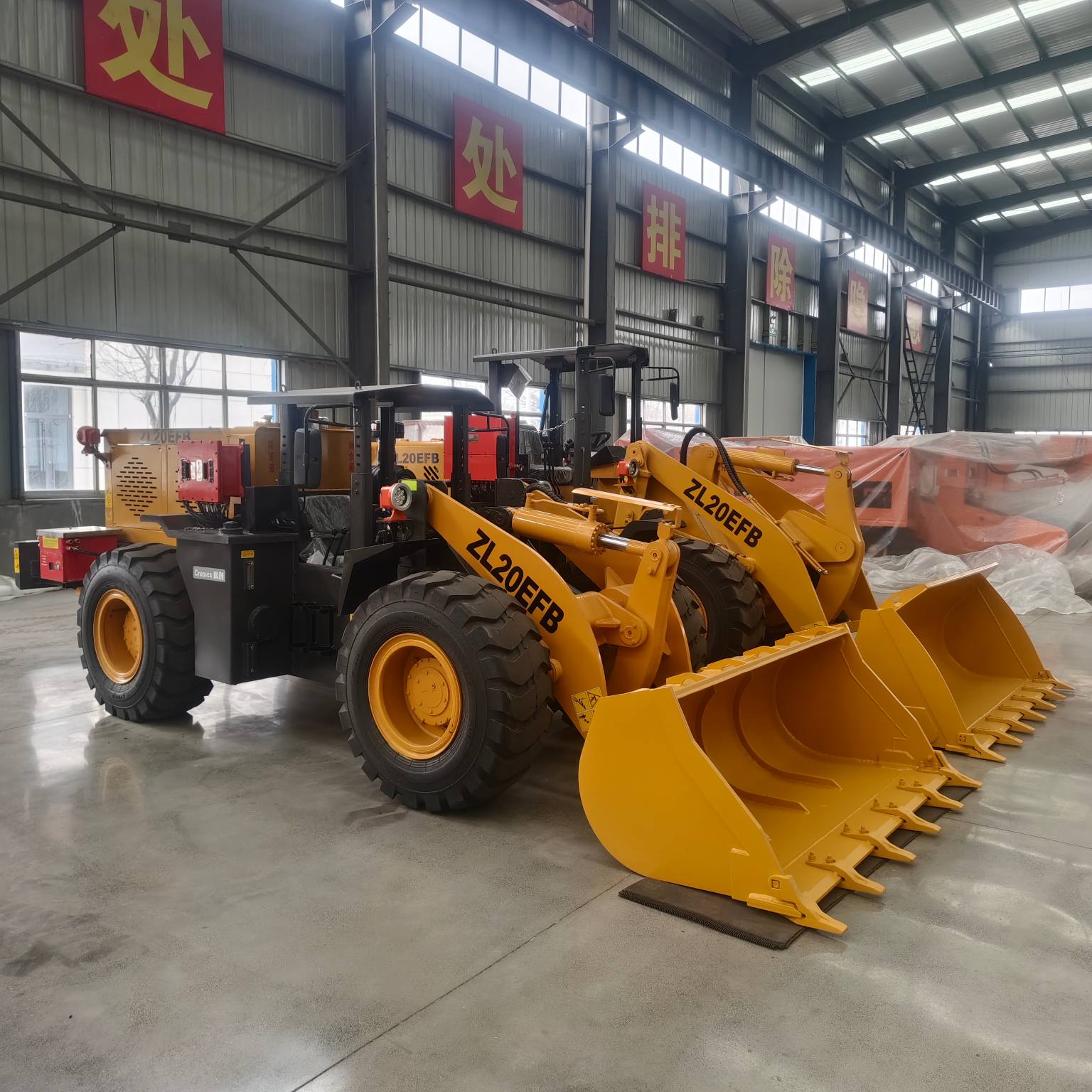

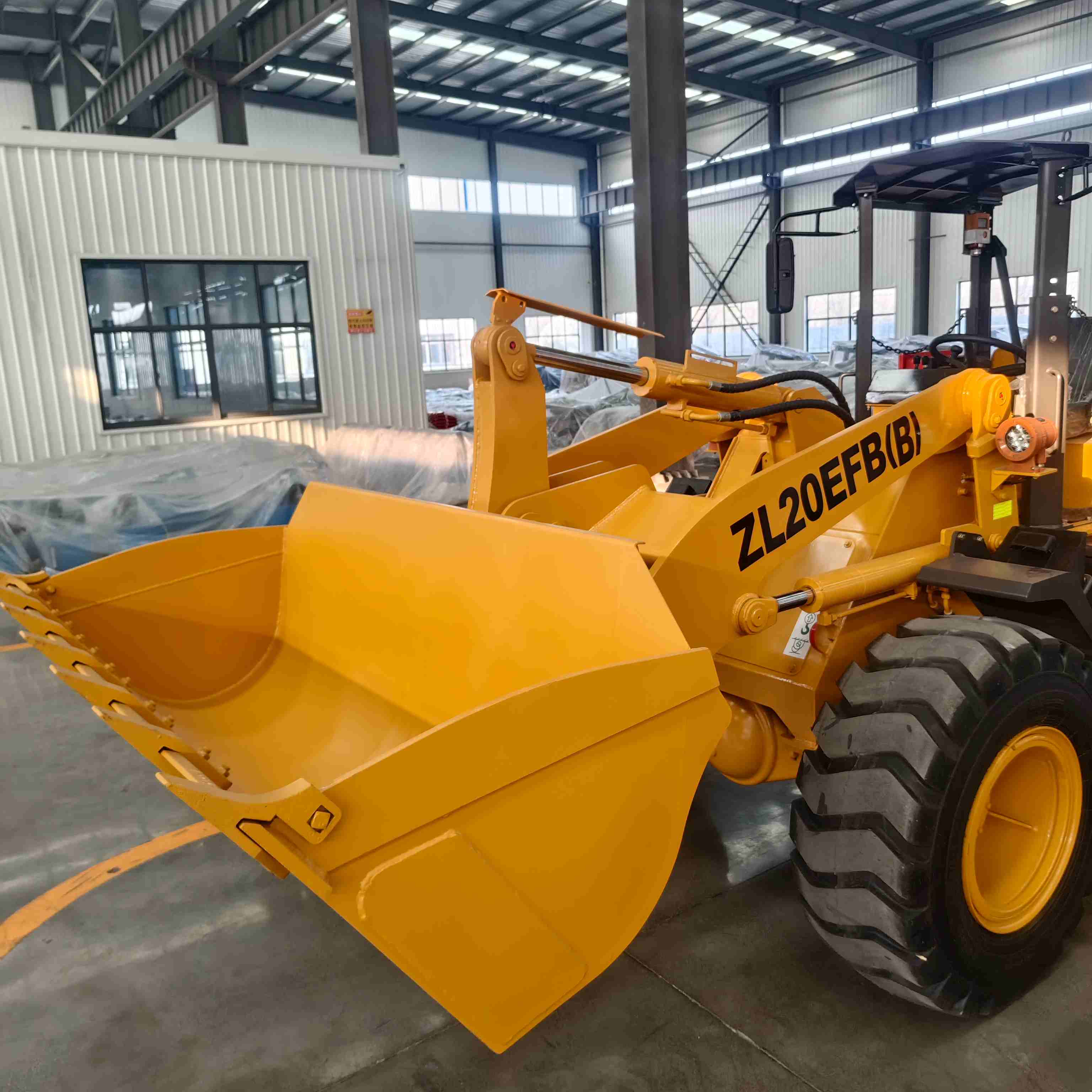

![Chargeuse sur pneus souterraine]( "Chargeuse sur pneus souterraine")
